동굴 측량의 기본: 거리·방위·경사를 기록하면 지도가 되는 과정

동굴 지도는 위성사진처럼 한 번에 얻는 이미지가 아니다. 사람이 내부를 이동하며 여러 지점 사이의 거리, 방향, 경사를 반복해서 측정하고, 그 기록을 연결해 만들어진다. 업로드된 활동 자료에서도 2011년 동굴 탐사 과정에 거리측정기와 나침반을 이용한 측량과 지도 작성 실습이 포함되어 있다.

측량은 점과 점 사이를 연결하는 작업이다

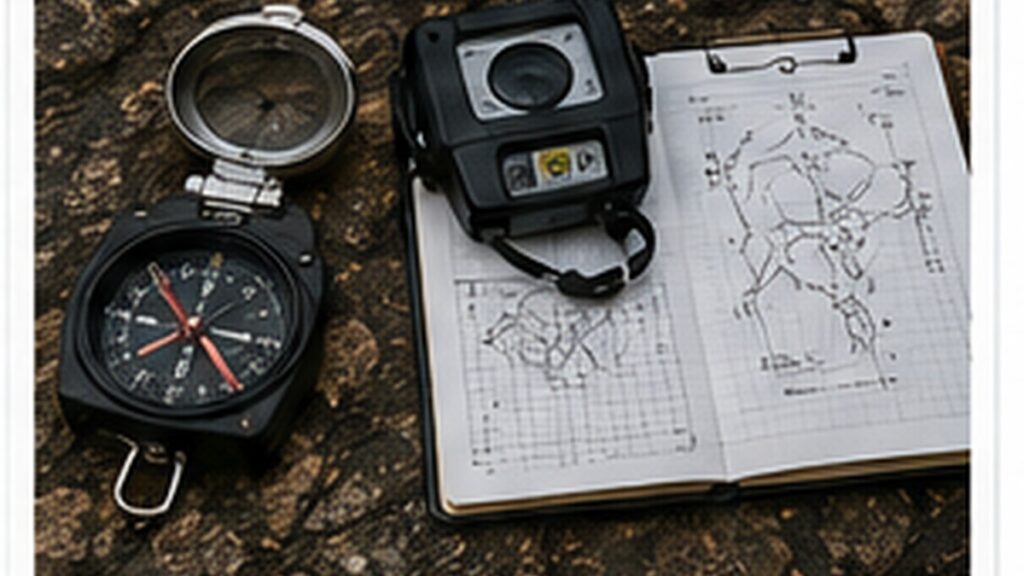

동굴 안에서 기준이 될 지점을 하나 정하고 다음 지점까지 이동했다고 가정해보자. 두 지점 사이의 거리를 측정하고, 어느 방향으로 이동했는지 방위각을 기록하며, 위나 아래로 얼마나 기울었는지 경사각을 측정한다. 이 세 가지가 기본 골격이 된다.

여기에 통로의 좌우 폭, 천장 높이, 바닥 형태, 지굴 위치, 낙석이나 물길 같은 특징을 추가하면 단순한 선이 실제 통로 모습에 가까워진다.

기록 값	의미	지도에서의 역할
거리	두 기준점 사이 길이	통로 길이
방위	진행 방향	평면 방향
경사	위·아래 기울기	고도 변화
좌우 폭	통로 너비	평면도 외곽선
상하 높이	천장·바닥 간격	단면 표현

한 번의 오차가 누적되는 이유

동굴 측량은 짧은 구간을 여러 번 이어 붙이기 때문에 각 구간의 작은 오차가 전체 지도에서 커질 수 있다. 나침반을 금속 장비 가까이에서 읽거나, 측정 지점을 서로 다르게 잡거나, 기록 숫자를 잘못 적으면 이후 계산 전체에 영향을 줄 수 있다.

그래서 측량팀은 측정자와 기록자의 역할을 나누고 숫자를 소리 내어 다시 확인하는 방식을 많이 사용한다. 현장에서 애매한 값은 표시해두고 재측정하는 편이 나중에 추측으로 보정하는 것보다 낫다.

평면도와 종단면도는 같은 데이터를 다르게 본다

평면도는 동굴을 위에서 내려다본 것처럼 통로의 방향과 가지 구조를 보여준다. 종단면도는 옆에서 본 것처럼 높낮이와 수직 구간을 이해하는 데 유용하다. 업로드된 곰굴 자료에서도 평면도와 종단면도가 따로 제시되어 있으며, 입구의 수직통로와 이후 경사면, 대형 통로가 서로 다른 방식으로 드러난다.

측량은 탐사 안전에도 도움이 된다

지도는 학술 기록뿐 아니라 이동 경로를 이해하고 철수 계획을 세우는 데도 유용하다. 어느 지점에 수직 구간이 있는지, 지굴이 어디에서 갈라지는지, 물이 흐르는 구간이 어디인지 기록하면 다음 팀이 같은 공간을 더 명확하게 이해할 수 있다.

좋은 동굴 지도는 예쁘게 그린 그림이 아니라 누가 다시 보더라도 현장의 구조를 재구성할 수 있는 기록이다. 처음에는 정밀한 장비보다 측정값을 같은 형식으로 적는 습관부터 만드는 것이 좋다.

현장 팁: 방위·경사·거리 숫자만 적지 말고 기준점 이름, 시간, 주변 특징을 같이 기록하면 재확인이 훨씬 쉬워진다.

현장 기록에서 더 확인할 점

측량 노트는 나중에 지도를 그리는 사람이 현장에 없더라도 이해할 수 있을 정도로 남기는 것이 좋다. 측점 번호, 다음 측점까지의 거리, 방위, 경사뿐 아니라 통로 폭과 높이, 갈림길의 방향, 눈에 띄는 지형이나 생성물도 함께 적어 두면 도면 해석이 쉬워진다. 같은 지점을 여러 사람이 측정했을 때 값이 크게 다르면 즉시 다시 확인하는 절차도 필요하다. 동굴처럼 시야가 제한된 공간에서는 작은 기록 누락이 누적되어 평면도와 종단면도의 오차로 이어질 수 있기 때문이다. 현장 기록과 정리 작업을 분리하지 말고, 탐사 직후 기억이 선명할 때 원자료를 정돈하는 습관이 중요하다.

초보자가 함께 기억하면 좋은 점

현장에서 숫자를 받아 적는 사람과 기기를 읽는 사람이 다르면 값을 말하는 방식도 통일하는 것이 좋다. 측점 번호를 먼저 부르고 거리, 방위, 경사 순서를 정해 반복하면 누락을 줄일 수 있다. 한 구간을 끝낸 뒤에는 바로 다음으로 이동하지 말고 기록지의 빈칸과 비정상적으로 큰 값을 확인한다. 좁은 동굴에서는 나중에 같은 자리에 돌아와 재측정하기가 쉽지 않기 때문이다. 지도 작성 단계에서는 원자료를 임의로 고치기보다 재확인이 필요한 값에 표시를 남겨 자료의 출처와 수정 이유를 추적할 수 있게 하는 편이 좋다.
